Petit tutorial pour Piximètre, ou "Comment j'ai débuté".

Sur une idée de Jacques Gane.

Je vous conseille de lire également le didacticiel de Piximètre qui vous en apprendra beaucoup plus.

Sur cet exemple on mesure des spores sur une image contenant une règle graduée en microns.


Lancer Piximètre par double clic sur l'icône -
Onglet "Paramètres", cocher mode de fonctionnement : Mesures sur images, s'il n'y est pas déjà.

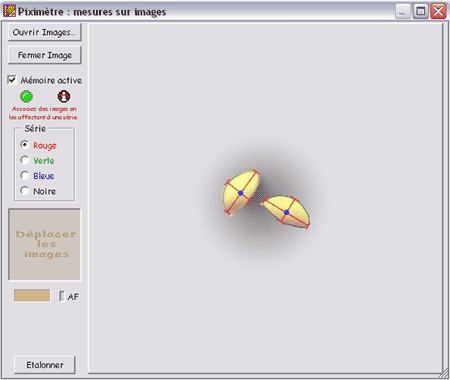

La fenètre de mesures ci-dessous s'ouvre lorsqu'on passe en mode Mesures sur images.

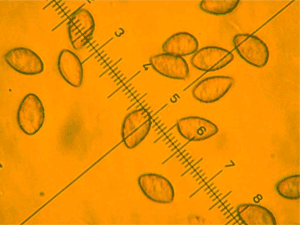

Charger une image (photo de spores micrométrée).

Exemple ci-contre où chaque division vaut 0,8 µm.

Clic droit sur l'image Effacer tout pour nettoyer, ce n'est pas vraiment utile mais ça rassure !

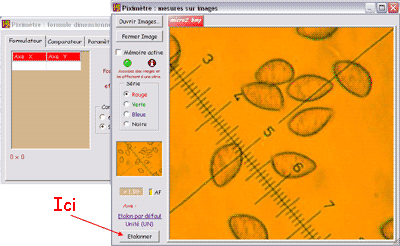

Cliquer Etalonner ---

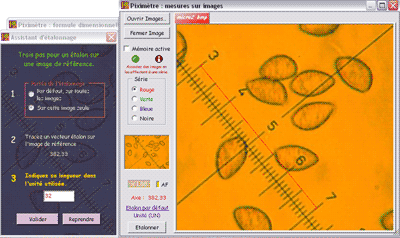

--- Fournir les consignes à l'assistant qui vient de s'ouvrir :

  1. sur cette image seule
  2. trouver une référence de longueur sur l'image : avec le curseur cliquer un point (graduation 3) puis un autre (graduation 7) et...
  3. entrer 32 (40 div. x 0,8 µm) puis ENTREE (ou Valider)

--- On vient d'étalonner l'image en microns.

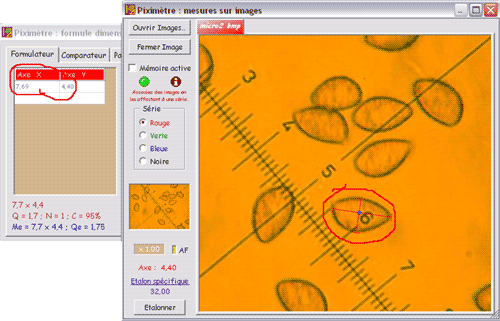

Maintenant il suffit de mesurer les spores :
la longueur (L) et la largeur (l),
dans n'importe quel ordre...
en traçant leurs axes sur l'image.

Les dimensions s'inscrivent dans le tableau du Formulateur.

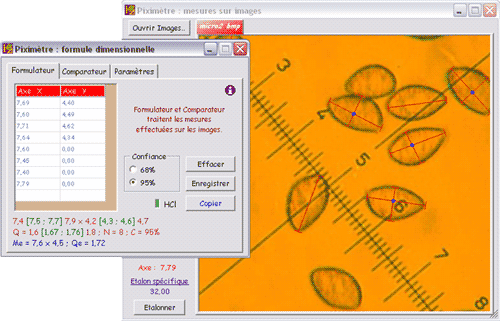

Mesurer ainsi toutes les spores de bon profil de la photo.
Vous pouvez éventuellement ne mesurer qu'une seule dimension comme c'est le cas dans cet exercice.


Quand tout est mesuré, clic sur le bouton copier dans la fenêtre du Formulateur.
Ouvrir un fichier Word et coller (Ctrl V) les données dans ce fichier. Voici le résultat...
